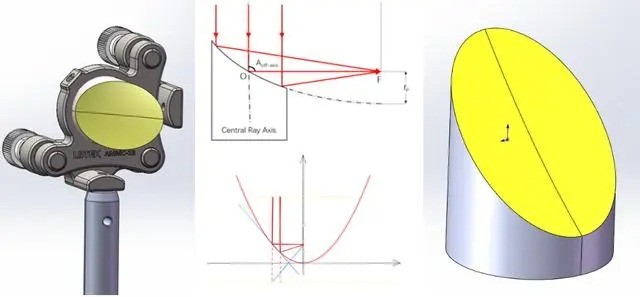

離軸拋物面反射鏡（Off-axis Parabolic Mirrors，簡稱OAP，也可叫OAP反射鏡）是一種表面反射鏡，它的反射表面是從一個母拋物面上截取的一部分，利用離軸拋物面反射鏡可以聚焦平行光束或準直點光源，其設計特點在于焦點與光軸不在同一直線上，由于其離軸設計可以使焦點從光路中分離出來，即焦點被分離到光軸之外。這種設計使得離軸拋物面反射鏡具有獨特的聚焦和準直能力。

與透鏡相比，使用離軸拋物面反射鏡不會產生球差、色差，且不會引入相位延遲和吸收損耗，非常適用于飛秒脈沖激光器。

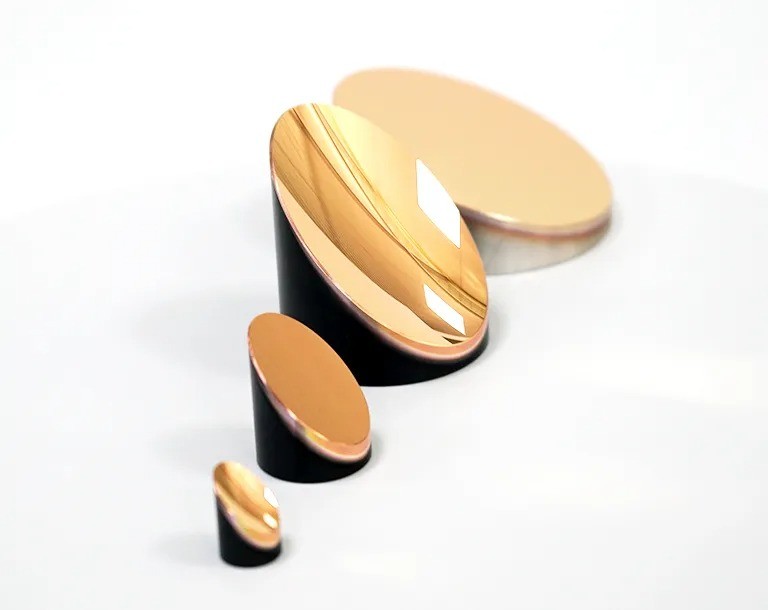

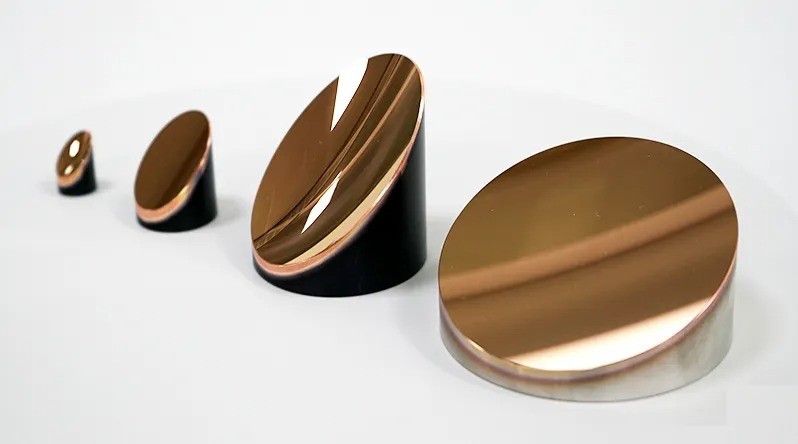

外觀描述

離軸拋物面鏡是偏離軸對稱拋物面對稱中心的一部分拋物面反射鏡，它的基底材料一般為金屬鋁，采用精密金屬刀具進行表面加工，因此離軸反射鏡都是利用反射的原理工作，可以消除透射光學元件的位相延遲和吸收損耗。離軸鏡的表面粗糙度對其性能有著重要影響，通常具有<50?或<100?RMS表面粗糙度。

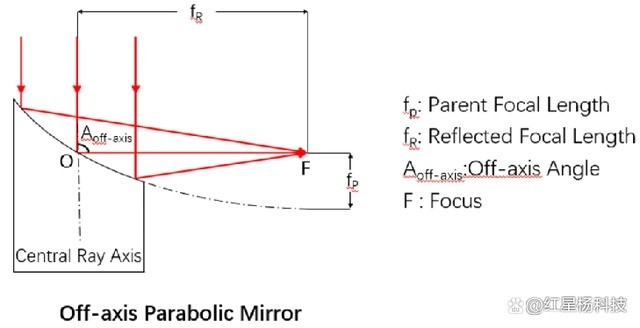

工作原理

當平行于拋物面中軸的光線入射到離軸拋物面反射鏡上時，光線會被反射并會聚于焦點。由于拋物面的特殊形狀，反射后的光線能夠保持平行于原始入射光線的方向性，從而實現無像差的聚焦。

主要特點

焦點分離：離軸設計使得焦點不再位于光軸上，從而避免了傳統拋物面鏡中可能出現的遮擋問題，提高了系統的緊湊性和靈活性。

無色差聚焦：離軸拋物面反射鏡能夠無色差地聚焦準直光束或準直發散光源，這是由于其反射式設計消除了透射光學元件會引入的相位延遲和吸收損耗。

高精度：離軸拋物面反射鏡的表面精度可以達到很高的水平，如λ/4、λ/8、λ/10或λ/20等，確保了光束的高質量聚焦和準直。

鍍膜選項

離軸拋物面反射鏡的鍍膜選項通常包括鋁膜、金膜、銀膜以及UV增強鋁膜等。不同的鍍膜材料具有不同的反射率和光譜特性，可以根據具體的應用需求進行選擇。例如，銀膜在可見光和近紅外波段具有較高的反射率，而金膜則在更長波長的紅外波段表現更好。以下是一些鍍膜類型的波段參考！

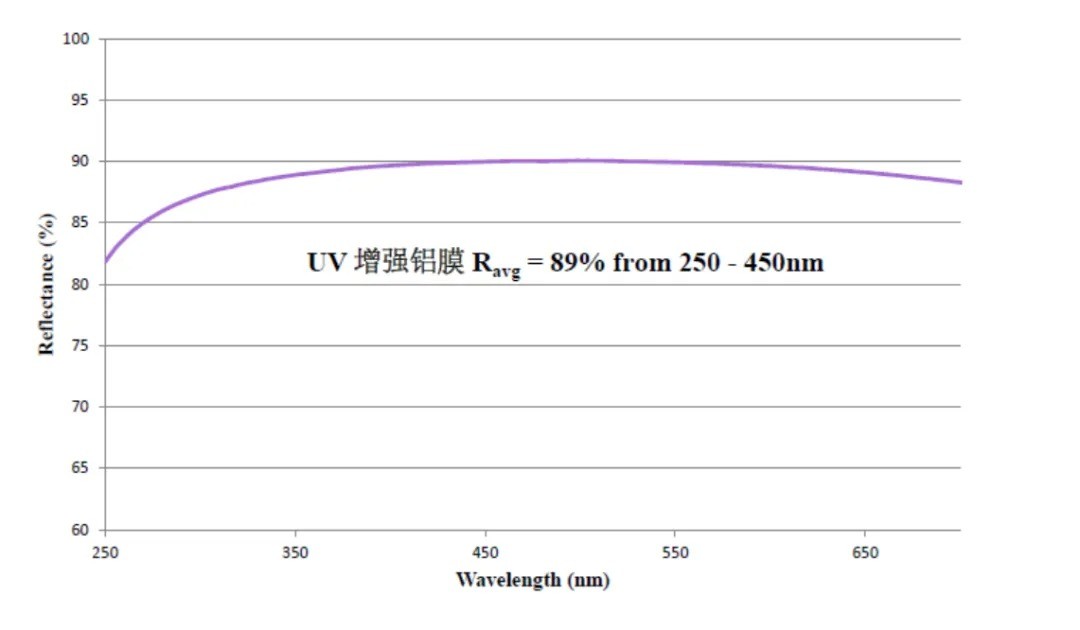

UV增強鋁膜（250~450nm）

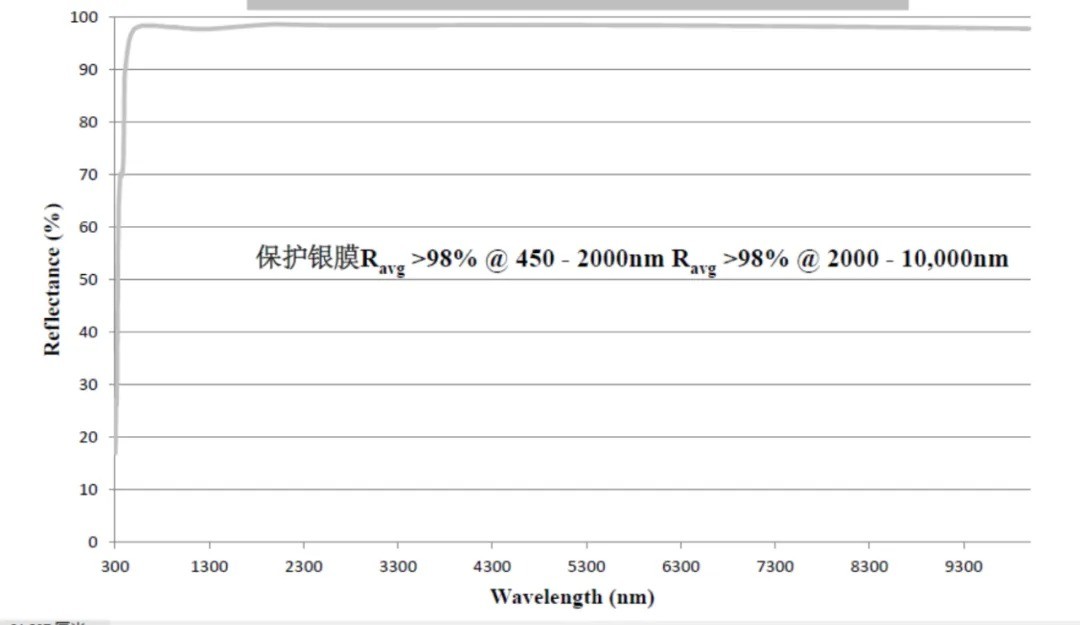

帶保護層的銀膜（450nm~20μm）

帶保護層的鋁膜（450nm~20μm）

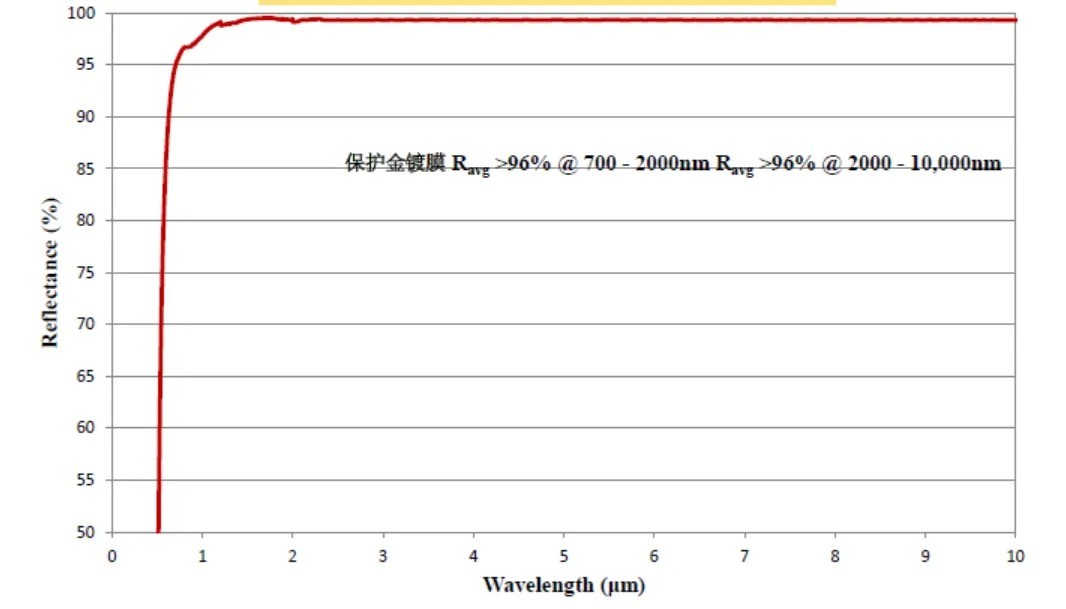

帶保護或不帶保護層的金膜（800nm~20μm）

應用領域

離軸拋物面反射鏡廣泛應用于天體觀測光學裝置、光譜檢測、天文望遠系統、瞄準儀、擴束鏡、紅外系統、聚光太陽能系統、投影系統以及發射/探測設備等領域。與透鏡相比，使用離軸拋物面反射鏡不會產生球差、色差，且不會引入相位延遲和吸收損耗，非常適用于飛秒激光、紅外、太赫茲應用。

內容圖片取材自網絡分享，僅供學習參考---
