在生物醫(yī)學檢測、細胞成像和分子分析等領域，生物樣本光學傳感器是至關重要的工具。這類傳感器通過光與生物樣本的相互作用（如吸收、熒光或散射）來獲取信息。其中，有色玻璃作為一種經(jīng)典的光學材料，憑借其選擇性透光特性，在傳感器中扮演了重要角色。

（圖源網(wǎng)絡，侵刪）

一、有色玻璃的核心功能

有色玻璃通過在玻璃基質中添加金屬離子（如Fe3?、Co2?、Cr3?）或半導體納米顆粒，形成對特定波長的選擇性吸收或透過。其核心功能包括：

1. 波長篩選：透過目標波長，阻擋干擾光。

2. 信號增強：提高目標光的信噪比。

3. 環(huán)境光抑制：減少背景噪聲。

二、典型應用場景與技術細節(jié)

1. 熒光檢測濾光片

熒光檢測是生物傳感器中最常見的應用之一。例如，在免疫分析中，熒光染料標記的抗體與目標分子結合后，需用特定波長的光激發(fā)并檢測發(fā)射光。

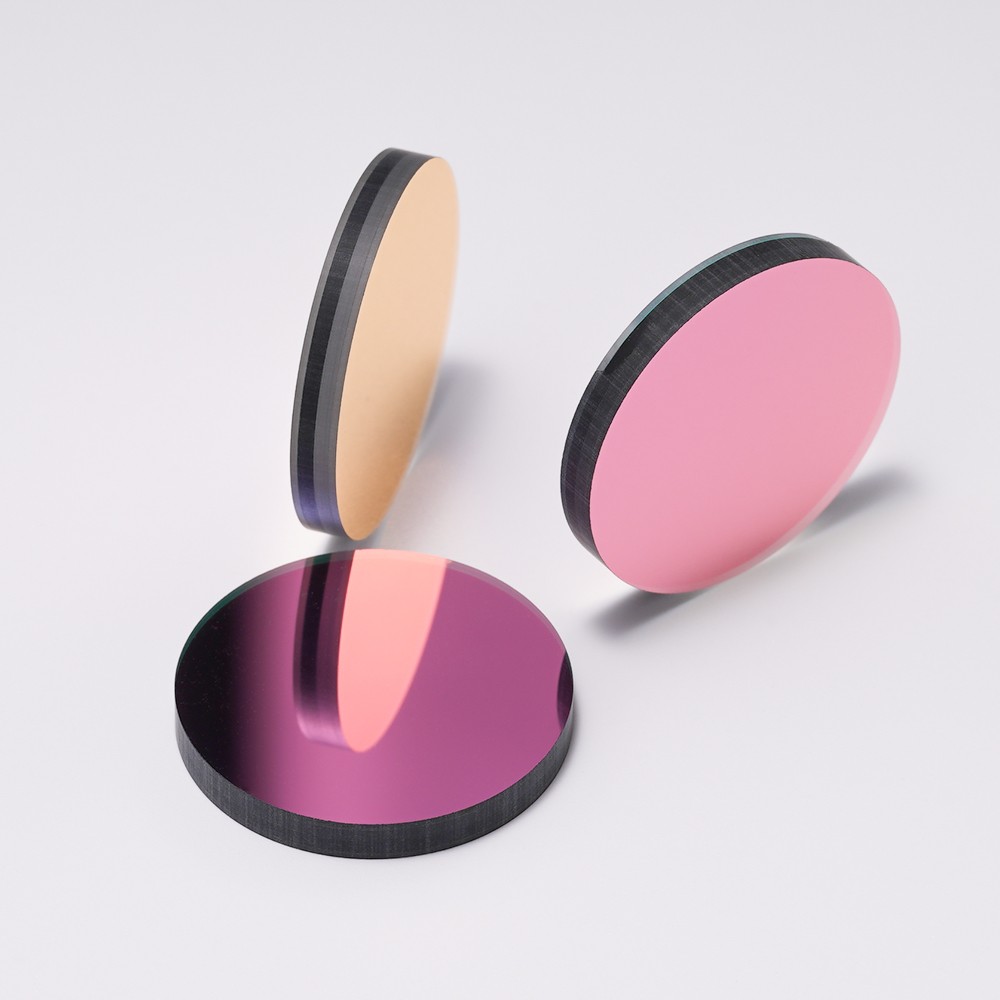

有色玻璃應用

激發(fā)濾光片：常用Schott BG系列（如BG39），透過紫外至藍光（300-500 nm），吸收長波長光。

發(fā)射濾光片：采用Schott OG系列（如OG515），透過綠光至紅光（515 nm以上），阻擋激發(fā)光。

鍍膜需求：需鍍制增透膜（如MgF?），減少表面反射損失（反射率從4%降至1%以下）。部分場景需鍍截止膜（如TiO?/SiO?多層膜），進一步壓縮通帶外的雜散光。

2. 拉曼光譜背景抑制

拉曼光譜檢測中，激光的瑞利散射光強度遠高于拉曼信號（相差約10?倍），需用濾光片嚴格阻擋激光波長。

有色玻璃牌號：

陷波濾光片：采用定制摻雜玻璃（如Schott RG830），在785 nm激光波長處實現(xiàn)OD6（透過率0.0001%）的深度阻擋。

鍍膜需求：結合干涉濾光片鍍膜（如離子束濺射Ta?O?/SiO?），形成窄帶阻擋層。

3. 紫外吸收檢測

核酸（DNA/RNA）濃度檢測依賴260 nm紫外吸收峰，但環(huán)境光中的可見光會干擾檢測。

有色玻璃牌號：

紫外透過濾光片：使用Hoya U-340，透過250-400 nm紫外光，截止可見光。

鍍膜需求：通常無需鍍膜，依賴玻璃自身吸收特性。

特殊情況下需鍍硬質保護膜（如類金剛石碳膜），防止玻璃表面劃傷。

4. 紅外熱輻射屏蔽

某些生物傳感器（如活體組織檢測）需避免紅外熱輻射干擾。

有色玻璃牌號：

短波通濾光片：采用Schott KG系列（如KG3），透過可見光（400-700 nm），吸收紅外光（>700 nm）。

鍍膜需求：鍍制紅外反射膜（如Ag或Au薄膜），增強對紅外的反射率。

三、有色玻璃的進階技術

1. 多層復合結構

為滿足高精度需求，常將有色玻璃與鍍膜濾光片結合。例如：熒光顯微鏡濾光片組：BG39有色玻璃（基底） + 帶通干涉膜層（如Chroma ET525/50），實現(xiàn)更陡峭的過渡邊緣。

2. 微流控芯片集成

在微流控生物芯片中，有色玻璃可作為光學窗口：

材料選擇：Schott D263T（超薄玻璃，厚度0.1 mm），透過紫外至近紅外光。

鍍膜需求：鍍制疏水膜（如氟化硅烷），防止液滴殘留影響光學性能。

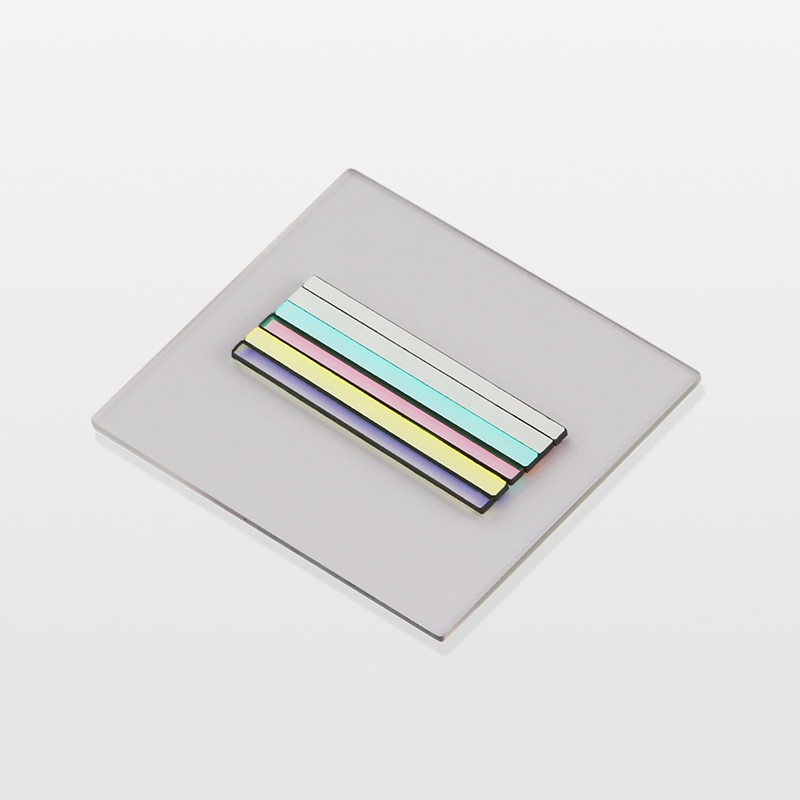

3. 多光譜成像

多光譜傳感器需切換不同波段：

旋轉濾光輪：搭載多個有色玻璃片（如Schott BG40、OG590、RG9），覆蓋紫外-可見-近紅外波段。

鍍膜優(yōu)化：每個濾光片鍍制對應增透膜，確保透過率＞90%。

四、有色玻璃 vs. 鍍膜濾光片

雖然現(xiàn)代鍍膜技術發(fā)展迅速，但有色玻璃仍有不可替代的優(yōu)勢：

1. 成本：有色玻璃無需復雜鍍膜工藝，價格低至鍍膜濾光片的1/10。

2. 熱穩(wěn)定性：玻璃基底耐高溫（可達500°C），而鍍膜濾光片易受熱失效。

3. 抗損傷性：有色玻璃可承受高功率激光（如KG5玻璃用于100 W級激光系統(tǒng)）。

總之，有色玻璃在生物樣本光學傳感器中的應用遠非簡單的“顏色過濾”。從Schott BG39的熒光激發(fā)到Hoya U-340的核酸檢測，從鍍膜優(yōu)化到微流控集成，其技術細節(jié)體現(xiàn)了光學、材料科學與生物醫(yī)學的深度交叉。隨著納米摻雜技術（如量子點玻璃）的發(fā)展，未來有色玻璃有望在單分子檢測、活體成像等前沿領域發(fā)揮更大作用。
