在現代顯示技術中，德州儀器（TI）的數字光處理（DLP）技術憑借其高亮度、高可靠性和卓越的動態效果，已成為投影領域的主流技術之一。大眾往往將DLP的成功歸功于其核心——DMD數字微鏡芯片。然而，在DMD的“數字之舞”背后，一整套精密的光學濾光片系統扮演著至關重要的“光路管理者”角色。它們不僅是色彩的創造者，也是光路的調度員，更是系統壽命的守護神。

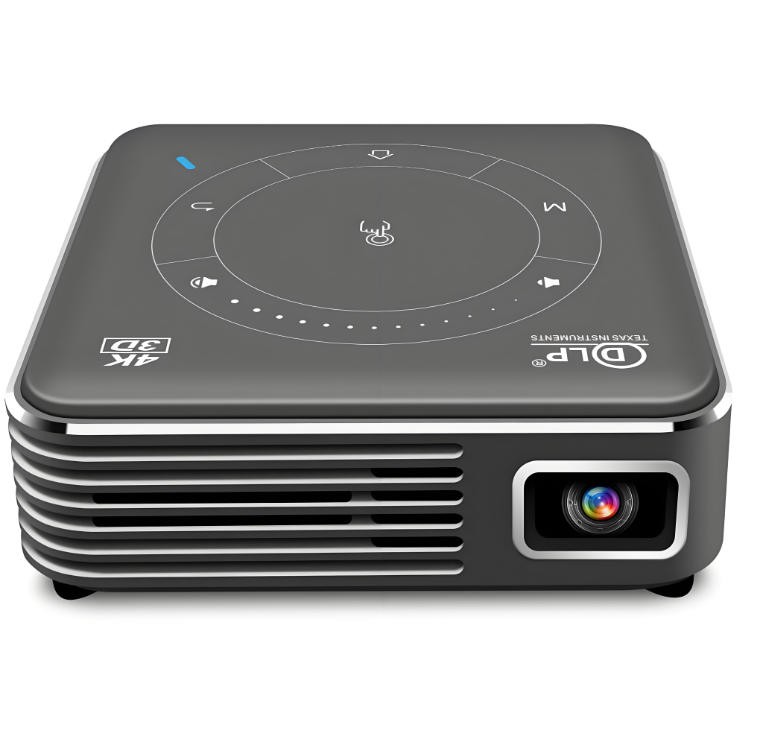

(圖源網絡，侵刪)

一、DLP投影儀工作流程與濾光片的角色定位

要理解濾光片，首先需將其置于完整的光路中。DLP投影儀的基本工作流程如下：

1.光源發光：LED、激光或超高壓汞燈發出復合白光。

2.光路整合與勻光：光線通過透鏡與積分棒，形成均勻的矩形光斑。

3.色彩管理與光路引導（濾光片核心舞臺）：此環節集中了各類濾光片：

凈化：UV/IR截止濾光片首先過濾掉有害的紫外和紅外光。

分離：二向色鏡根據波長對光線進行反射或透射，實現光路分離或合色。

生成：色輪（旋轉的濾光片）將白光在時間上序列化為紅、綠、藍等單色光。

4.DMD調制：時序性的單色光由DMD芯片進行像素級反射控制。

5.投影成像：反射的“開”狀態光線通過鏡頭，在屏幕上合成全彩圖像。

由此可見，濾光片并非單一元件，而是一個各司其職的“功能家族”。下面，我們對其進行分門別類的精細化解剖。

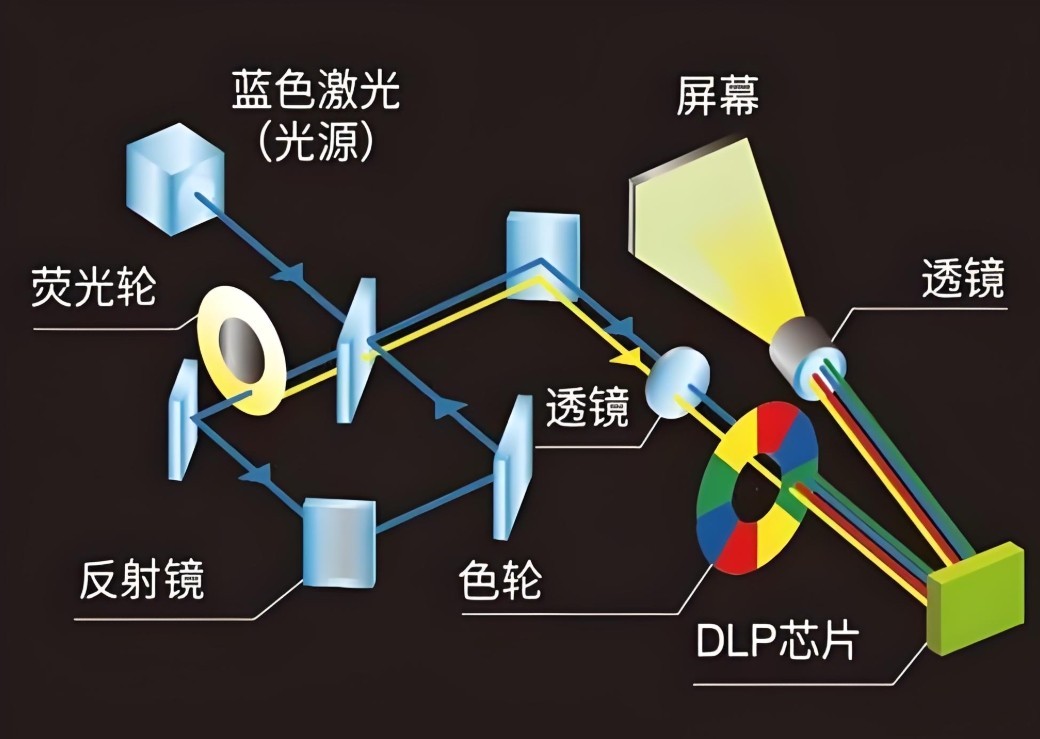

（DLP投影儀工作流程）

二、光學濾光片家族的功能化精細分析

第一類：色彩生成的核心——色輪濾光片

這是最直觀的濾光片，其性能直接決定畫面的色彩與亮度基礎。

核心參數側重點：

光譜透過率曲線——色彩的“基因圖譜”：

中心波長與帶寬：不僅要求紅、綠、藍各自的中心波長（如~630nm,~540nm,~450nm）準確，更需嚴格控制其通帶半高寬。更窄的帶寬帶來更高的色純度，但會犧牲光通量；反之則亮度高但色彩發白。這是在色域與光效之間的關鍵權衡。

截止陡度與邊帶抑制：高性能色輪要求通帶與阻帶之間的過渡盡可能陡峭，并對阻帶光線（即“串色光”）有極高的截止深度（光學密度OD值常需>4）。例如，紅色濾光片必須在綠、藍波段有極強的阻擋能力，任何泄漏都會導致色彩污染，降低色飽和度。

峰值透過率——效率的“生命線”：每一片濾光片都追求>95%的峰值透過率。在高速旋轉的色輪上，1%的損耗都意味著可觀的亮度損失和額外的熱管理負擔，這直接依賴于高質量的基材與先進的鍍膜工藝。

熱穩定性與抗輻照能力——可靠性的“基石”：色輪長期處于高強度光照（尤其是高能藍光與紫外光）下。劣質濾光片會出現熱致波長漂移（通常紅移）和輻照致衰，導致投影儀在使用后出現色彩失真、亮度永久性下降。

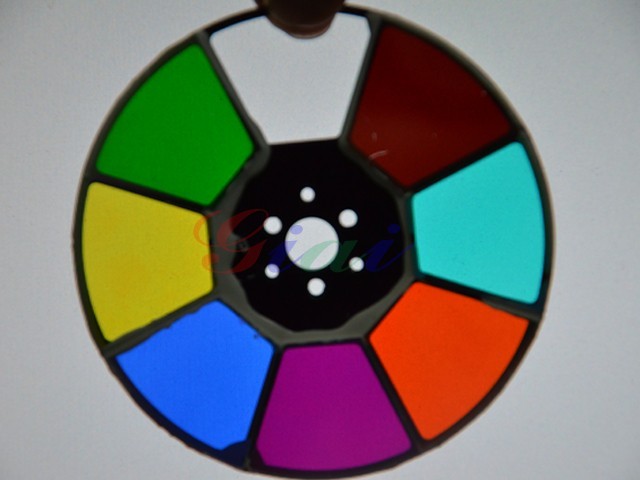

（色輪鏡）

第二類：光路管理的幕后英雄——二向色鏡

二向色鏡利用光的干涉原理，根據波長選擇性反射或透射光線，是光路整合與分離的“交通樞紐”。

核心參數側重點：

分光特性——光路的“調度指令”：

其核心是分光曲線，即反射率/透過率隨波長的變化關系。

案例：在激光熒光投影系統中，一片關鍵的二向色鏡需要高反射（>99.5%）藍色激發激光，同時高透過（>95%）激光激發產生的黃色熒光。這就要求其分光曲線在激光波長處有一個極高的反射峰，并在熒光波段迅速轉換為高透射區，且過渡帶必須極窄（如<20nm）。任何偏差都會導致光能損失或色彩混亂。

入射角特性——必須精確控制的“變量”：二向色鏡的光譜特性對入射角極為敏感。光線非垂直入射時，其分光曲線會向短波方向藍移。因此，光學設計必須根據光線的實際入射角（如45°）進行定制和補償，否則實際性能將與理論設計大相徑庭。

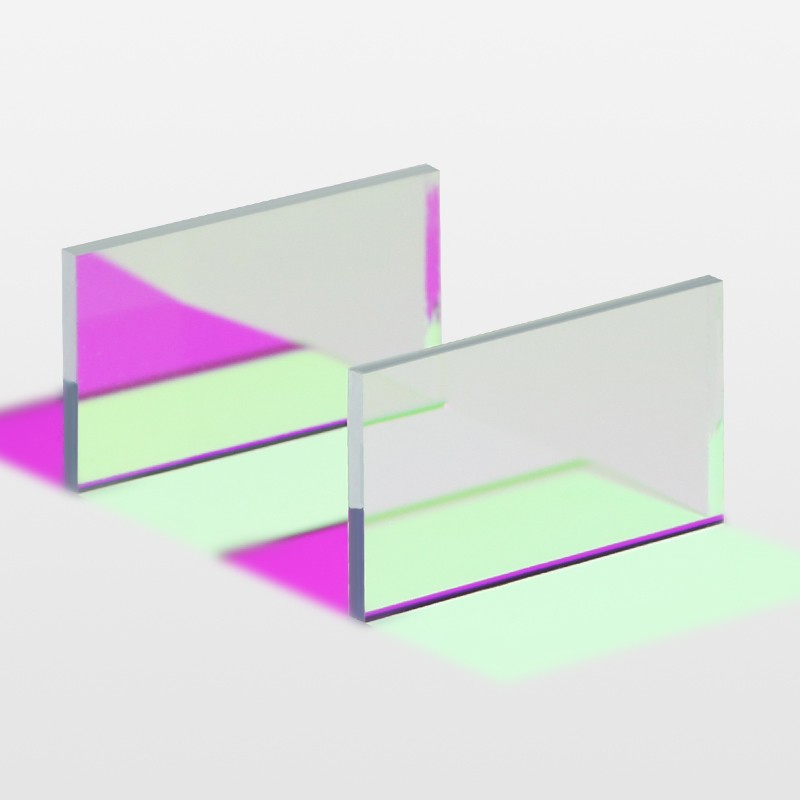

（二向色鏡）

第三類：系統保護的守護者——UV/IR截止濾光片

它們通常固定在光路的關鍵位置，負責“凈化”光源，不參與成像，但對系統壽命至關重要。

核心參數側重點：

UV截止濾光片：

參數：明確的截止波長（如395nm）及在UV波段極高的截止深度（OD4以上）。

作用：紫外光光子能量高，會加速DMD芯片有機封裝層、色輪熒光粉及光學透鏡的老化與黃化。此濾光片是系統的“防曬霜”。

IR截止濾光片：

參數：明確的起始截止波長（如700nm）及在IR波段極高的截止深度。

作用：紅外光主要轉化為熱。去除IR光能極大減輕光機的熱負荷，防止DMD失靈、色輪變形、鏡頭熱焦移。其本身還必須具備優異的熱穩定性以承受熱輻射。

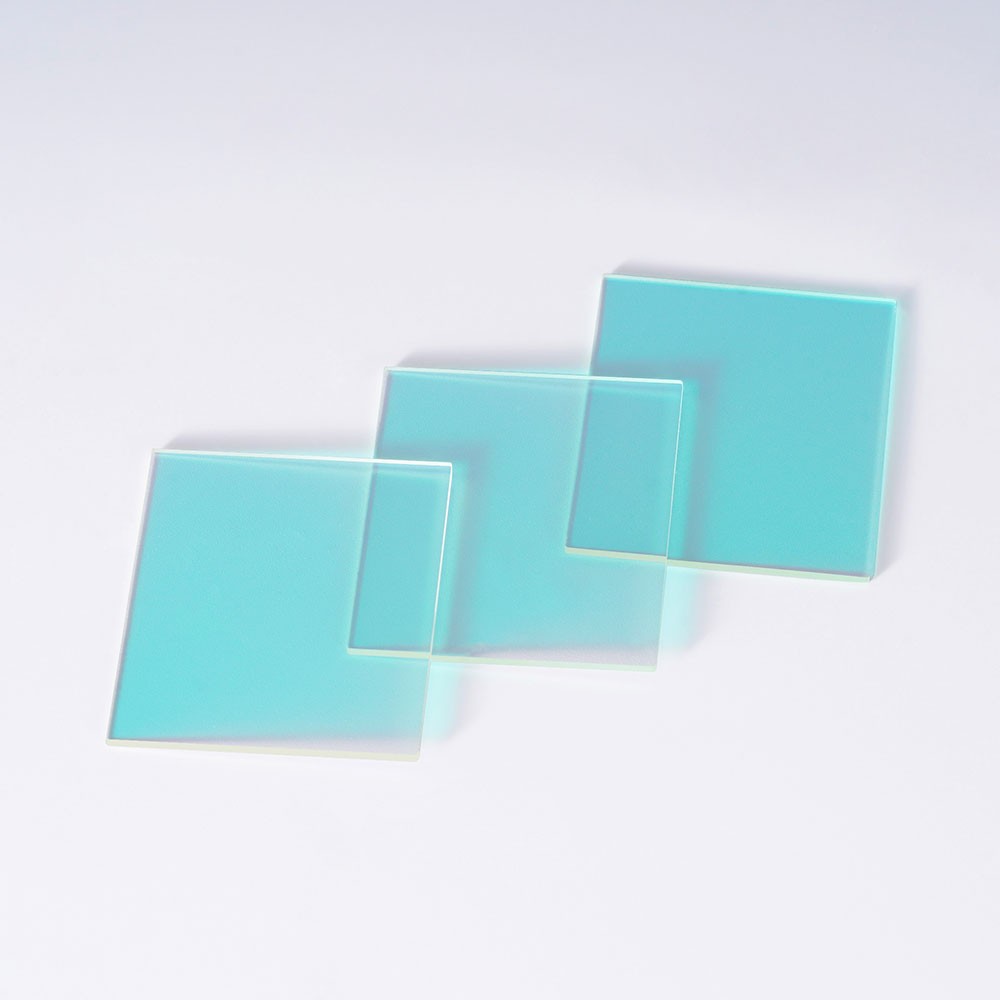

（UVIR-720紅外截止濾光片）

三、總結：協同工作的精密光學系統

通過上述精細化的分析，我們可以清晰地看到：

色輪濾光片是臺上的演員，以其精確的光譜特性和高透過率，直接塑造了最終畫面的色彩個性與亮度基石。

二向色鏡是幕后的導演，以其精準的分光特性和角度控制，在幕后高效地調度與分離光路，決定了光能的利用效率。

UV/IR濾光片是忠誠的安保與后勤，以其強大的截止深度和環境耐久性，默默保障著整個系統的長期穩定與長壽。

對DLP投影儀光學濾光片的分析，絕不能停留在“濾光”這一籠統的概念上。必須深入到光機架構中，明確每一片濾光片的功能定位，并針對其專屬的性能參數進行極致追求。正是這些精密元件在各自崗位上的精益求精與無縫協同，才最終將DMD芯片的數字信號，轉化為了我們眼前所見的絢麗、穩定且耐用的視覺盛宴。
