平板掃描儀作為將實體文檔、照片數字化最為普及的設備之一，其核心魅力在于它能在僅數厘米厚的緊湊機身內，實現媲美專業級設備的成像能力。這一奇跡的達成，并非依賴于單一的尖端元件，而是一套精妙協同、以光學鏡片系統為核心的工程學設計。

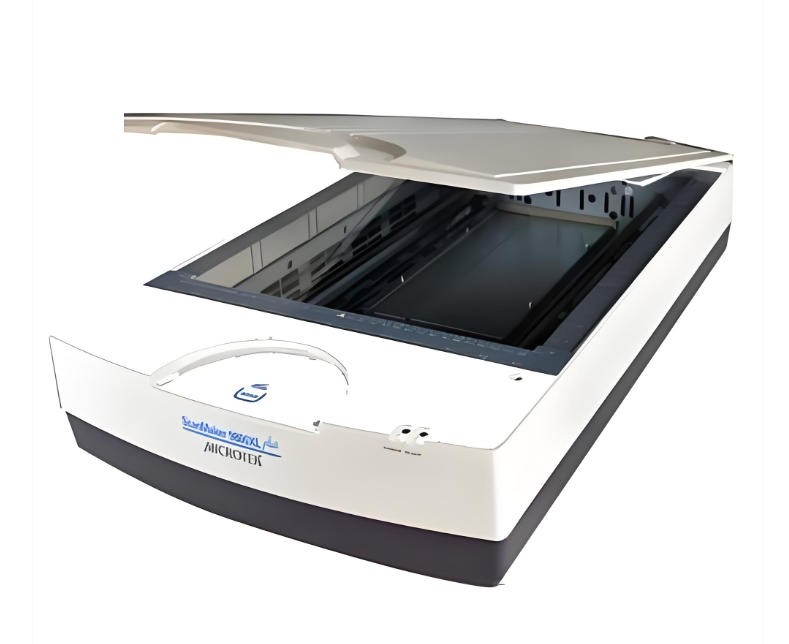

（圖源網絡-侵刪）

一、平板式掃描儀及其光學系統工作原理

平板式掃描儀的基本結構由掃描平臺（玻璃平板）、可移動掃描頭、導軌系統、控制電路及圖像處理單元構成。其核心成像過程，本質上是一個動態的、線性的“拍照”過程。

工作流程簡述：

照明：掃描頭內的長條形光源（通常是冷陰極熒光燈管CCFL或LED陣列）均勻照亮玻璃板上的一行原稿。

反射與采集：原稿反射的光線（對于透射稿，則為底部光源的透射光）進入掃描頭的光學窗口。

光路傳導與折疊：光線進入掃描頭后，立即被一個精心設計的光學系統所接管。這個系統的首要任務，是在掃描頭有限的物理空間內，構建一條足以清晰成像的有效光路。這主要通過一組固定角度的平面反射鏡實現。

聚焦成像：經反射鏡“折疊”并導向后的光線，最終到達成像鏡頭，由鏡頭將其精準地匯聚到線性圖像傳感器的感光面上。

光電轉換與拼接：圖像傳感器（CCD或CIS）將一行行的光信號轉換為電信號，再由掃描儀驅動和軟件拼接成一幅完整的數字圖像。掃描頭在電機的驅動下，沿原稿縱向勻速移動，完成對整個幅面的逐行掃描。

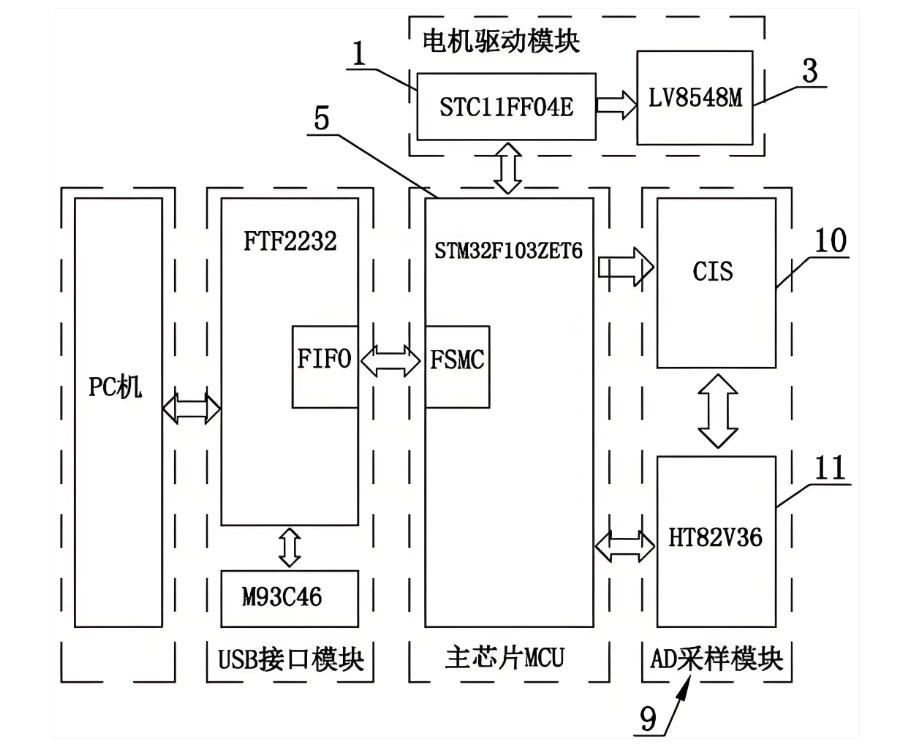

（圖源東莞藍鏵光電，侵刪）

二、核心光學組件應用與參數深度分析

1. 光路架構師：平面反射鏡組

反射鏡是平板掃描儀實現“瘦身”的關鍵，其作用遠超簡單的“反射”。

核心功能：延長與固定光路。在有限空間內，通過多次反射（通常為2-4次），將物距（原稿到鏡頭的光路長度）延長至鏡頭設計所需的理想工作距離，從而保證成像的銳度和減少畸變。

關鍵光學參數與應用考量：

表面精度（平面度）：鏡面必須具有極高的平面度（通常要求達到λ/4甚至更高，λ=632.8nm）。任何微小的彎曲或畸變，都會導致光波前變形，在最終圖像上引入無法通過軟件校正的模糊或扭曲。

反射膜層：表面鍍有高反射率的金屬膜（如鋁膜、銀膜）或介質膜。反射率（通常>95%） 直接影響系統的光通量。光通量不足，則會迫使提高光源功率或增加傳感器增益，導致噪音增加或色彩失真。

安裝角度精度：每面反射鏡的安裝角度必須極其精確且固定。角度的微小偏差會在多次反射中被放大，導致光線無法準確入射到鏡頭中心，造成圖像邊緣暗角、分辨率下降甚至掃描線歪斜。

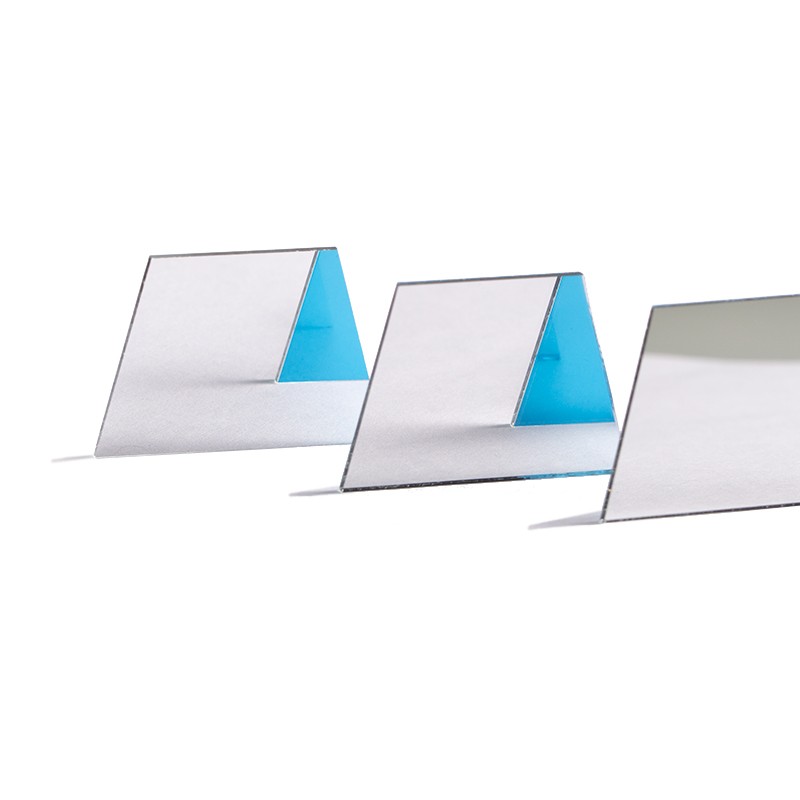

（鍍鋁反射鏡）

2. 成像核心：成像鏡頭

鏡頭是將光學信息傳遞至傳感器的最終門戶，其質量直接決定了掃描儀的極限分辨率、色彩保真度和幾何畸變控制。

核心功能：將掃描線成像并縮小。將原稿上一條寬幅（如A4紙的寬度）的反射光線，精確無誤地縮小并聚焦到只有數十毫米長的線性傳感器上。

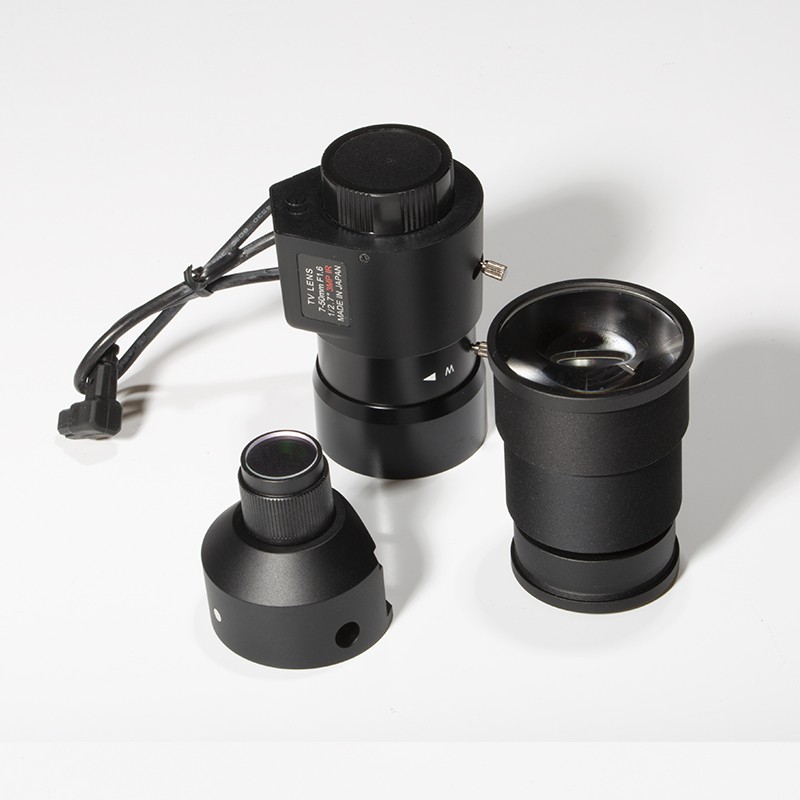

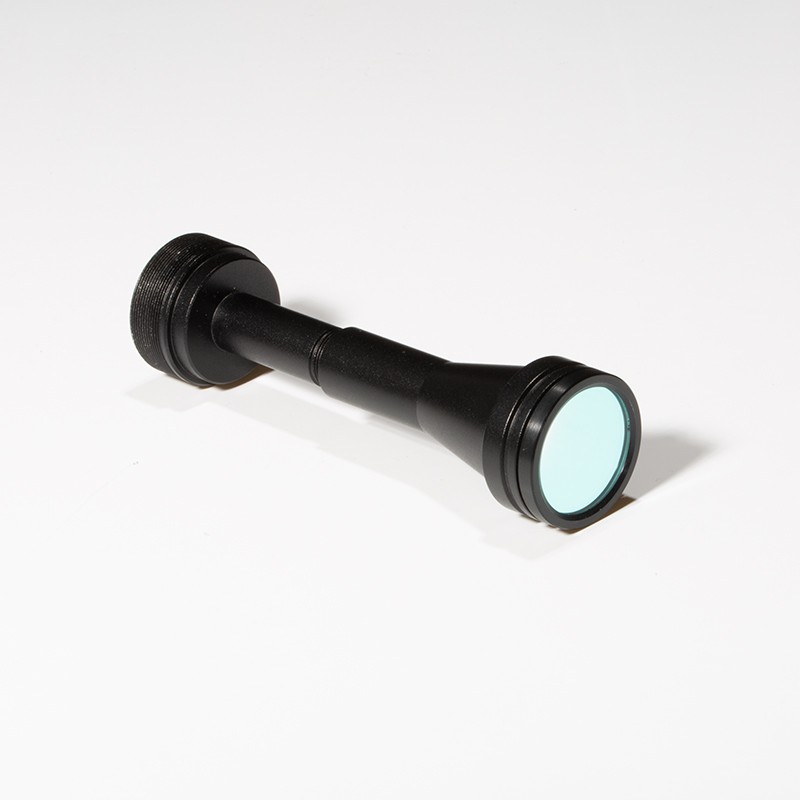

（工業鏡頭）

關鍵光學參數與應用考量：

焦距（f）：決定了成像的縮小比率和景深。掃描儀鏡頭通常采用中短焦距，以實現較大的縮小倍率（如將216mm寬的A4幅面縮小至對應CCD長度）。固定的焦距也意味著掃描儀具有固定的光學分辨率。

光圈（F值）與景深：掃描儀鏡頭光圈通常是固定的。一個適中的F值（如F5.6）需要在進光量和景深之間取得平衡。足夠的景深可以確保即便原稿（如書本的裝訂處）未能完全緊貼玻璃板，也能獲得清晰的成像。

像場與畸變控制：鏡頭必須為線性傳感器設計特化的像場——在傳感器長軸方向（弧矢方向）擁有極佳的平場性和低畸變，以確保整條掃描線從中心到邊緣都清晰且比例一致。桶形或枕形畸變必須被嚴格抑制。

色差校正：由于不同波長的光折射率不同，會導致彩色圖像邊緣出現色散（紫邊/綠邊）。高質量的掃描儀鏡頭采用復消色差設計，使用不同色散特性的光學玻璃鏡片組合（如燧石玻璃與冕牌玻璃），將RGB三色光的焦點重合，確保色彩邊緣銳利。

調制傳遞函數（MTF）：這是評價鏡頭分辨能力的綜合指標。高水平的掃描儀鏡頭要求在傳感器奈奎斯特頻率處仍保持較高的MTF值，這意味著能忠實地還原原稿的細節紋理，不會丟失信息。

3. 技術路徑分野：CCD系統 vs. CIS系統

兩種主流傳感器技術的光學路徑截然不同，深刻影響了鏡片的應用：

CCD系統：采用“長光路”設計，包含完整的光源、反射鏡組、高質量成像鏡頭和CCD傳感器。其光學系統復雜，鏡片（鏡頭）參數要求極高，成本也高，但能獲得更佳的動態范圍、色彩深度和細節表現，尤其在掃描立體實物或較厚文檔時景深優勢明顯。

CIS系統：采用“接觸式成像”設計。將LED光源、柱狀透鏡陣列和傳感器集成在一個模塊內，緊貼掃描玻璃。它完全摒棄了傳統的反射鏡和成像鏡頭，光路極短。其“鏡頭”是一排微型的自聚焦透鏡。優點是結構超薄、節能、啟動快，但景深極淺（幾乎要求原稿完全貼緊玻璃），在色彩準確性和陰影細節上傳統上遜于CCD系統。

精密協同的光學交響

平板式掃描儀的光學系統，是一曲由平面反射鏡與成像鏡頭精密協同演奏的“光路交響樂”。反射鏡組以極高的精度完成光路的空間編排，為成像創造了物理條件；而成像鏡頭則以其復雜的光學設計，承擔起保真傳遞圖像信息的最終重任。每一次鏡面反射的光損耗控制，每一個鏡片組的色差校正，最終都匯聚為掃描圖像上的一個像素的精準色彩與灰度。

隨著技術進步，高集成度的CIS系統在性能上不斷追趕，但追求極致品質的專業領域，基于復雜鏡片系統的CCD掃描儀依然不可替代。理解其背后的光學原理與參數，不僅有助于我們欣賞這一日常設備中蘊含的精密工程，也為評估其性能、選擇適用工具提供了根本性的依據。從光線的第一次反射到最后一個像素的生成，平板式掃描儀無疑是光學設計在消費電子領域一次經典而成功的應用典范。
