激光打標/雕刻光學振鏡應用分析
在工業標識與精密加工領域，從手機殼上的精致Logo，到刀具上永不磨損的序列號，再到木制品上的精美圖案，背后都是激光在“執筆作畫”，但是如果要將靜態的激光束轉化為能在工件表面“書寫”復雜圖形的動態工具，要完成這一項流暢，離不開光學振鏡系統的應用，今天我們就來介紹一下關于光學振鏡在實現這一功能的核心執行機構以及它是怎么完成這一流程的！

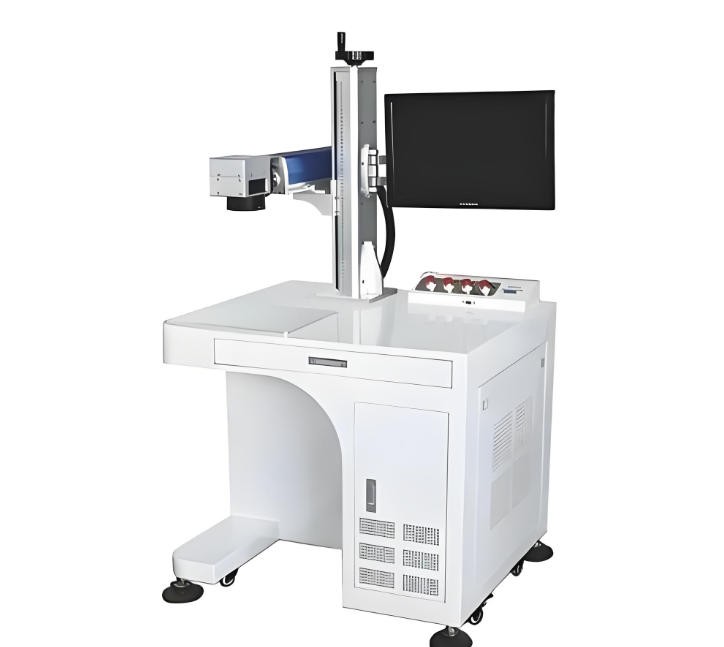

（激光打標機-圖源網絡，侵刪）
一、激光打標與激光雕刻的共同特征與核心需求
激光打標一般以表層變色、輕微氧化/發泡為主，材料去除量極少為主，而激光雕刻有明顯材料汽化去除，形成凹凸紋理，在加工深度和物理機制上盡管兩者存在差異，但它們對光學振鏡系統的核心需求基本高度一致：
1.高速矢量掃描能力：均需按照預設的矢量圖形路徑（如線條、輪廓、填充區域）高速移動光斑，而非簡單的點對點跳躍。
2.高定位精度與重復精度：確保字符、條形碼、復雜圖案的邊緣清晰、位置準確，多次加工一致性高。
3.精細光斑控制：最終作用于材料的光斑直徑（通常為微米級）直接決定標記的線寬和精細度。
4.動態聚焦保持：在平面乃至一定曲率的表面上掃描時，需保持激光焦點始終落在加工面上，以保證整個加工區域內能量密度恒定。
這些共同特征，決定了振鏡系統在兩者光路中的不可替代。

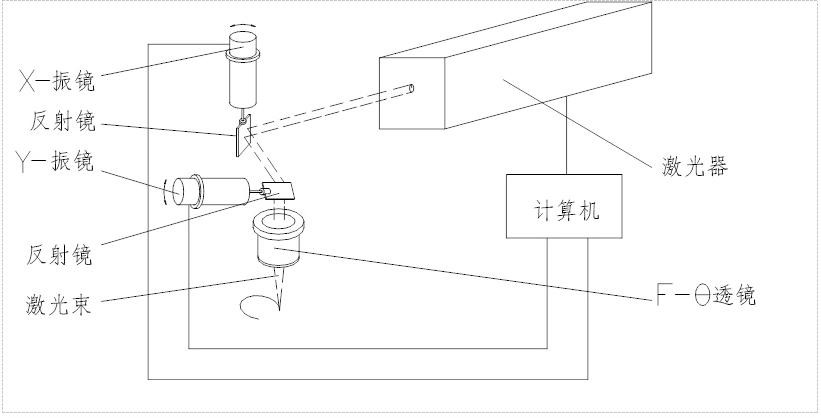

“振鏡掃描式”激光打標機工作原理示意圖
二、結合光路系統分析振鏡的核心作用
一套典型的激光打標/雕刻系統光路主要覆蓋：
光器（產生光源）→ 擴束鏡（把光束修整平行）→ 振鏡掃描頭（內含X、Y兩片反射鏡，核心動作單元）→ 場鏡（也叫F-θ透鏡，聚焦和校正鏡頭）→ 工件表面。

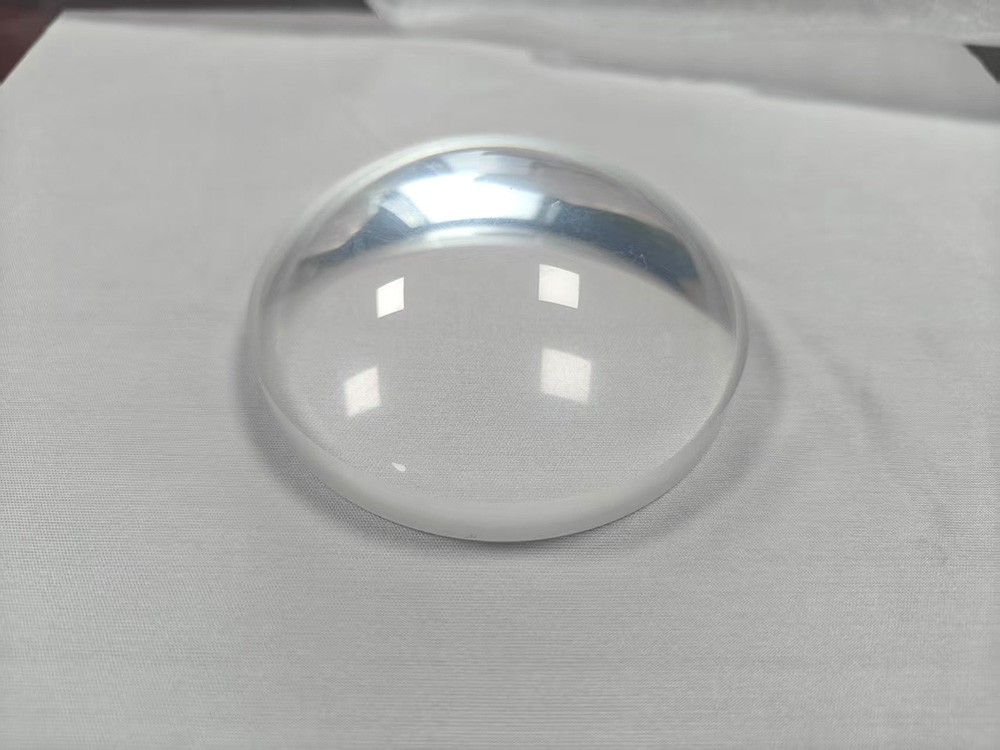

（聚焦透鏡）
在這里，振鏡掃描頭是連接靜止光路和動態加工的關鍵樞紐，它的工作方式分為：
1. 雙鏡共舞，矢量合成你可以把振鏡想象成兩個高速、高精度的“舵機”，分別控制著兩面小鏡子（X鏡和Y鏡）。電腦把需要刻畫的圖形坐標，轉換成電信號發給它們。兩片鏡子根據指令同步偏轉，激光束經過它們的連續反射，出射角度就被精確控制了。這兩片鏡子角度的矢量疊加，最終決定了激光焦點在工件上那個“點”的精確位置。
2. 與場鏡的“黃金搭檔”
光有振鏡改變角度還不夠，還需要場鏡（F-θ透鏡） 這位好搭檔。振鏡負責改變激光入射到場鏡的角度，而場鏡的核心作用，就是把這個角度變化，線性地、成比例地轉換成加工平面上的距離變化，同時校正光學畸變。這樣，才能保證在整個加工幅面內，光斑大小一致、圖形不變形。它們倆的組合，是實現高速、大范圍、無慣性掃描的“標準答案”。
（YAG場鏡）
3. 復雜圖形的“繪制大師”
得益于振鏡近乎無慣性的高速響應能力，激光束可以瞬間從圖形的一個點“跳”到另一個點。無論是沿著輪廓線進行“矢量描邊”，還是為了填充實心區域進行高速的“光柵掃描”，效率都遠超移動工件或激光頭的傳統方式。這對于刻寫分散的序列號或復雜的浮雕圖案來說，是效率的質變。

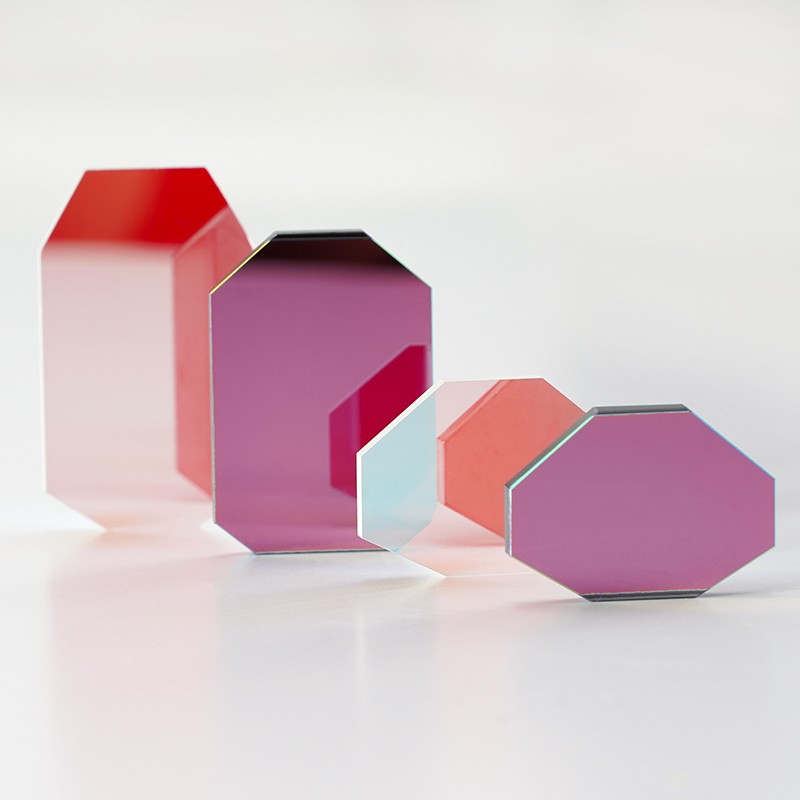

（激光振鏡）
三、選型側重點：打標與雕刻的細微差別
雖然核心要求類似，但在實際選配振鏡時，針對打標和雕刻的不同特點，側重點會有些許不同：
| 關注參數 | 打標應用更關注 | 雕刻應用更關注 |
| 掃描速度 | 極致速度。流水線上給零件打二維碼，速度就是產能，要求振鏡啟停極快，秒完一個。 | 速度也重要，但并非唯一追求。 |
| 穩定性與熱控 | 要求高，但通常單次加工時間短，熱負荷相對小。 | 嚴苛的散熱與長期熱穩定性。因?yàn)楣β矢摺⑦B續加工時間長，振鏡電機不能因發熱而“跑偏”。 |
| 運動平滑性 | 高速下軌跡準確即可。 | 低速平穩性。在做精細浮雕或控制雕刻深度時，需要速度很慢也很穩，才能保證底部光滑均勻。 |
| 光斑質量 | 要求高，好光斑才有清晰邊緣。 | 要求極高。光斑質量直接影響雕刻的細節表現力和側壁光滑度，劣質光斑會讓作品“糊掉”。 |
| 系統擴展 | 常規二維掃描即可。 | 常需集成動態聚焦模塊（可理解為Z軸振鏡），以實現3D曲面上的均勻雕刻。 |

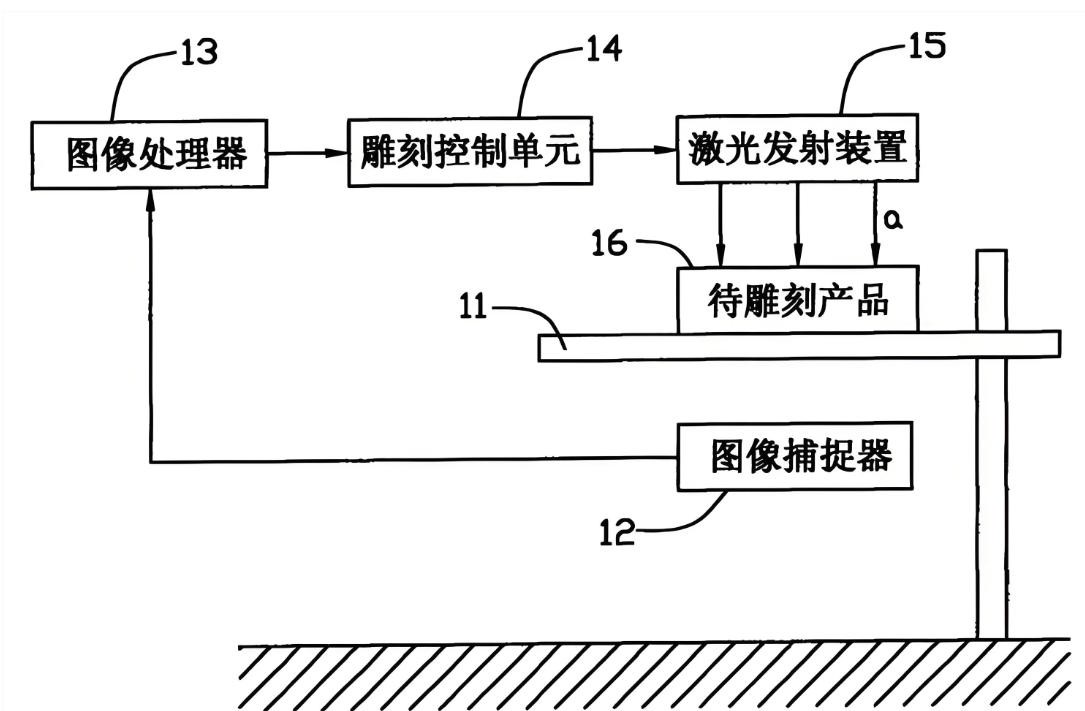

（圖源深圳富泰宏精密，侵刪）
總結一下：
激光打標，好比用一支筆飛快地簽名，筆的起筆落筆速度、出墨穩定性是關鍵。
激光雕刻，好比用刻刀精心雕琢一件作品，刀尖的鋒利度、運刀的平穩力道、以及長時間雕刻時的手感穩定更為重要。
所以說，光學振鏡遠不止是兩片會轉的鏡子。它是將無形的激光能量，轉化為受控加工工具的“控手”。在激光打標與雕刻的世界里，正是這套系統賦予了激光以速度和靈巧，讓靜態的光，得以繪出動態的精度之美。隨著技術和算法的進步，這支“控手”也必將更加迅捷、穩定和智能，在從微電子到重型機械的廣闊制造領域，繼續刻寫下屬于精密制造的印記。
