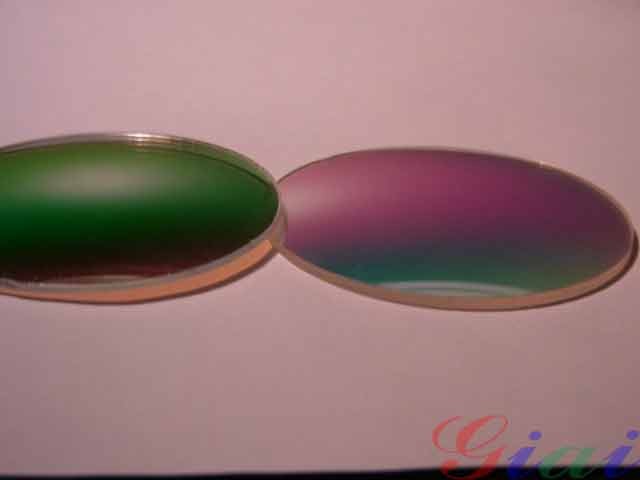

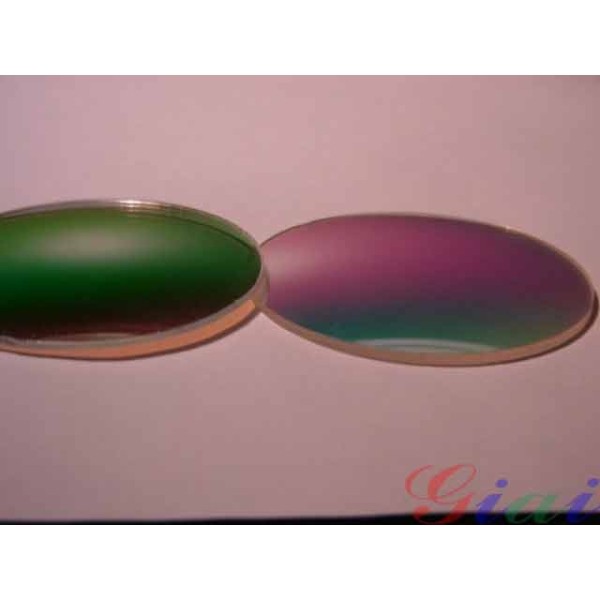

RGB三通濾光片
產品簡介
投影手機所用濾光片是由紅色濾光片,綠色濾光片,藍色濾光片三片組合而成,再通過合成棱鏡將紅色LED,綠色LED,藍色LED發出的光進行分離和合成,與普通辦公用大型投影光引擎工作原理基本相同,核心不同主要是光源和結構.市場上也有廠商采用大功率的白光LED做為光源,然后將光路進行分離與合成.增加濾色片的作用主要是彌補LED光源的本身缺點,通過R,G,B二色向濾光片使RGB光源分離更加純正。
傳統的投影儀光源采用大功率鹵素?zé)糁?需要增加UV-IR CUT FILTER和RGB濾光片,光源的待機和使用時間以及維持等都受到限制,LED光源無論是造價,體積,省電,使用時間上都超過傳統投影.這種光源的新光源除非是激光RGB投影的面世與普及才可代替.在國內或世界范圍內擁有一部帶有投影功能的手機進行上網,上電影,投影辦公演示或與他們分享照片的熱度與現在擁有一部帶有攝像頭的手機不相上下.隨著手機電池,手機內存和CDMW技術的發展LED的RGB濾光片將有一個非常的前途和空間。
光學參數
1.材質:B270德國肖德玻璃
2.表面質量:劃傷/麻點(60/40)
3.入射介質:空氣或玻璃等
4.膜層牢度固:膠帶粘扯和雙高實驗不脫落
5.環境保存:-40~+60攝氏度
6.光學鍍膜光譜特性:
1)藍色濾光片
T=50% @ 490±5 nm,
從95% to 5%所對應波長的斜率小于 20 nm
T> 98% within 430 – 475 nm
R> 98% within 505-660 nm
2)綠色濾光片
T=50% @ 490±5 nm, 從95% to 5%所對應波長的斜率小于 20 nm
T=50% @590±10nm, 從95% to 5%所對應波長的斜率小于 30 nm
T> 98% within 505 – 565 nm
R> 98% within 430-475nm and 615-660nm
3)紅色濾光片
T=50% @ 590±10 nm, 從95% to 5%所對應波長的斜率小于 30 nm
T> 98% within 615 – 660 nm
R> 98% within 430-565 nm
尺寸: 120X6.0X1.0mm,6X6X1.0mm,80X80X1.0mm,
應用
投影手機
便攜式商務投影儀
手機微投儀
插入式手機微投儀
商務微投儀
高清晰數碼相機
光學引擎
